高温硅钼棒_山东中辰电炉有限公司

高温硅钼棒

发布时间：2022-05-14 17:05:25 浏览人数：24

高温硅钼棒

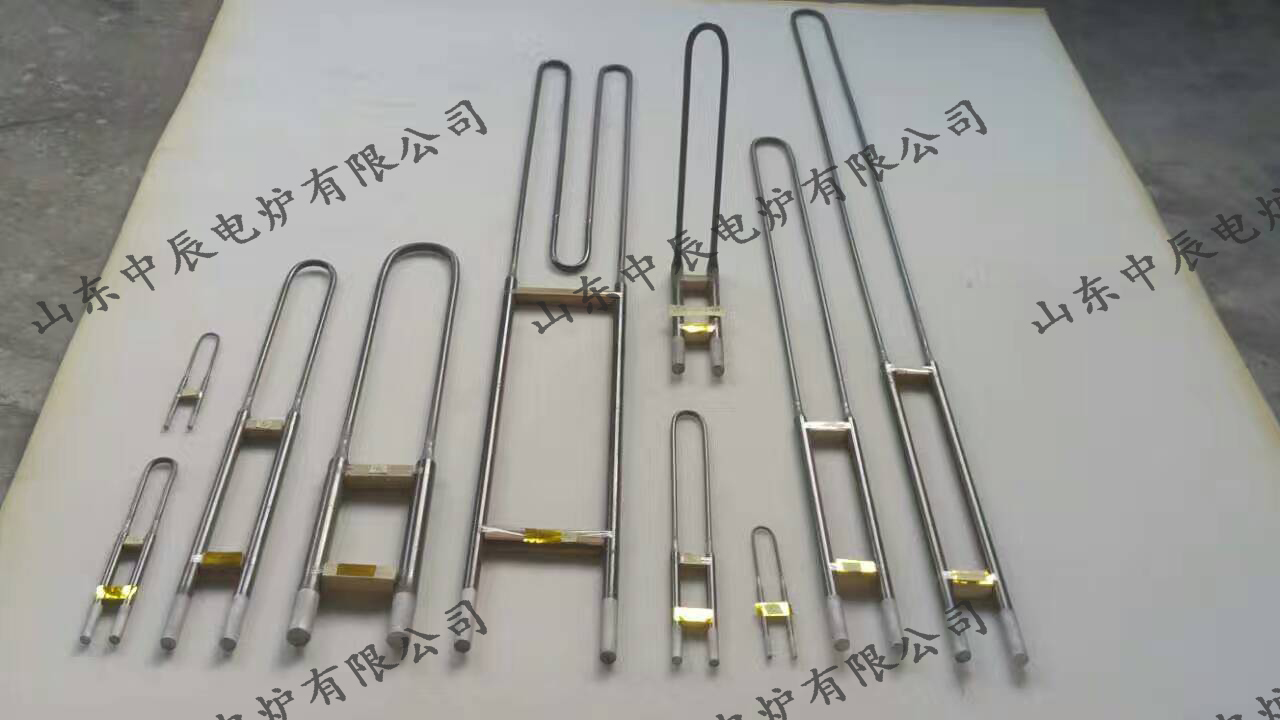

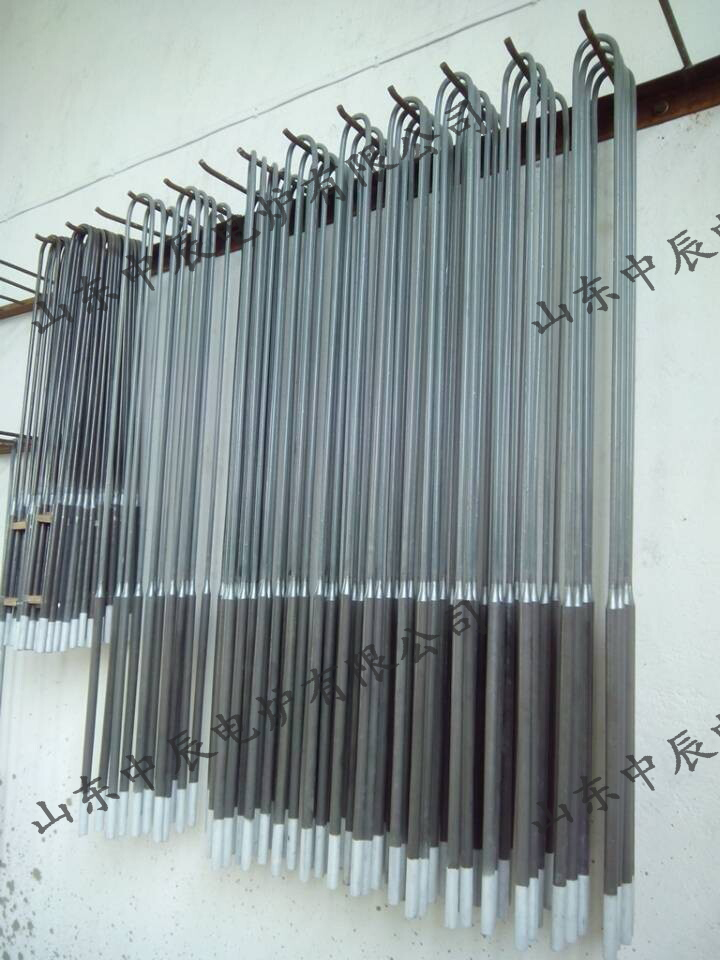

产品介绍：二硅化钼（MoSi2）加热原件

1. 高温二硅化钼（MoSi2）加热元件，适用于各种电炉

2. 安全运行温度1550 ℃及以下, 不可超过温度1700 ℃ ,

3. 使用寿命长，易更换，炉子利用率高，维护成本低

4. 新旧元件可以串联

5. 可连续或间歇使用

产品优势：

1. 产品抗氧化且具有自动修复功能，适于各种氧化气氛中连续使用

2. 热加工成型，保持了基体材料很好的高温韧性和可塑性，规格尺寸及几何形状规范，且可按照客户要求生产特殊形状和尺寸，能满足用户的多种安装需求

3. 在冷热端焊接方面，采用特殊工艺对接成型，所以焊点牢固，抗冲击力强，不会因通、断电时产生的电流冲击而损坏，不会因运输、安装而断裂

4. 产品致密度高，提高了产品的导电性，因此我公司产品较之其他厂家的产品升温快、耗电低，从而节省能源降低了生产成本

5. 表面质量好，机械强度高，韧性好

6. 采用特殊工艺，发热体保护膜致密完整，在非氧化气氛电炉中表现出色

物理性质：

密度-g/cm³	室温弯曲强度-MPa	硬度-GPa	压缩强度-MPa	吸水率-%	热伸长率-%
5.8±0.1	450	11	＞1500	≤0.2%	4

化学性质：

高温抗氧化性：高温氧化气氛下，元件的表面生成一层致密的石英 (SiO2) 保护层以防止MoSi2继续氧化。当元件温度大于1700℃, 熔点为 1710℃的SiO2熔融, 由于表面张力的作用，SiO2熔聚成滴，而失去保护作用。元件在氧化气氛下，再继续使用时，SiO2保护层重新生成。

必须指出的是，硅化钼电热元件不宜在400-700℃范围内长期使用，否则元件会因低温的强烈氧化作用而粉化。

不同气氛对元件使用温度的影响

气氛 Atmosphere	1700型	1800型	1850型	1900型
空气 Air	1700	1800	1830	1850
N₂ Nitrogen	1600	1700	1700	1700
He　Ar Ne Argon, Helium	1600	1700	1700	1700
干H₂（露点）-80℃ Dry Hydrogen (dew point)	1150	1150	1150	1150
湿H₂（露点）-20℃ Wet Hydrogen (dew point)	1450	1450	1450	1450
混合气体(e.g. 10% CO₂, 50% CO, 15%H₂)	1600	1700	1700	1700
混合气体(e.g. 40% CO₂, 20% CO)	1400	1450	1450	1450
裂解和部分燃烧的氨（8%H₂） Cracked and partially burnt ammonia	1400	1450	1450	1450

下一篇：已经是最后一条了
